خودکار باکس فولڈنگ مشین

مجموعی طور پر مشین امیج

سامان کے پیرامیٹرز

بیرونی طول و عرض l*w*h (ملی میٹر)	سامان کا خود وزن （کلوگرام）	بجلی کی فراہمی (کلو واٹ)	بوجھ （کلوگرام）	کام کرنے کی اونچائی （ملی میٹر）
9760*3550*2500	تقریبا 3700	4.5 کلو واٹ (گلونگ یونٹ کو چھوڑ کر)	50	830 ± 40 (غیر طے شدہ۔ کسٹمر پر منحصر ہے

پروسیسنگ اسکوپ

کارٹن پروسیسنگ رینج L （MM）	کارٹن پروسیسنگ کی حد W （MM）	کارٹن پروسیسنگ رینج H （MM）	فولڈنگ کی کارکردگی （اوقات/منٹ）	نالیدار کاغذ کی موٹائی （ملی میٹر）
400-2800	320-900	40-250	5-7	2.5-6

1 کور لوازمات کا برانڈ: سروو موٹر-انووینس ؛ ہم وقت ساز بیلٹ-گارڈنر ؛ سیٹ بیئرنگ-ٹی آر ؛ تعدد تبادلوں کی موٹر --- inovance:
2 مجموعی طور پر ریک پائپ ویلڈیڈ اور پروسیسنگ گینٹری کے ذریعہ کیا جاتا ہے ، جو انتہائی درست ، قابل اعتماد اور قابل عمل ہے۔
3 فولڈنگ باکس مشین کا لکیری میکانزم صحت سے متعلق لکیری گائیڈ ریل کے ذریعہ رہنمائی کرتا ہے ، جو انتہائی قابل اعتماد اور پائیدار ہے۔
4 سکشن کپ ٹرانسمیشن پیپر ایک اعلی صحت سے متعلق سروو موٹر کو اپناتا ہے ، جو کنٹرول کرنا آسان ہے اور سامان کی درستگی کو بہتر بنا سکتا ہے۔

5 مشین تنہا یا اپنی مرضی کے مطابق پیکیجنگ لائن کے ساتھ مل کر استعمال کی جاسکتی ہے۔ استعمال کا طریقہ بدلنے والا اور لچکدار ہے

1 استعمال

A. یہ خودکار باکس فولڈنگ مشین کارٹنوں میں خانوں میں استعمال ہوتی ہے۔
B. اس سامان کا استعمال M/A-0410 ماڈل کارٹنوں کے خانوں کو بنانے کے لئے کیا جاتا ہے۔
C. پہلے ، کارٹن کو بینچ مارک کریں ، متعلقہ ان پٹ سائز دبائیں اور اسٹارٹ کریں ، اور خود بخود باکس بنانے کے لئے سامان داخل کریں۔

کام کرنے والے اصول کا 2 جائزہ

آلات کا پورا سیٹ پانچ حصوں میں تقسیم کیا گیا ہے: کھانا کھلانے کے پلیٹ فارم میکانزم ، مین فریم میکانزم ، فکسڈ سائیڈ فولڈنگ میکانزم ، موبائل سائیڈ فولڈنگ میکانزم ، اور میڈین ٹرانسمیشن طریقہ کار:

A. جب کام کرتے ہو تو ، آپریشن اسکرین ان پٹ فولڈنگ باکس کے سائز سے مساوی ہوتا ہے۔ پوزیشننگ تیار ہونے کے بعد ، کاغذ کی جلد کو فرنٹ بینچ مارک اور سائیڈ بینچ مارک کے ساتھ مثبت سمت میں منسلک کرنے کے بعد ، فولڈنگ باکس مشین سیکشن کے داخلی راستے میں کاغذ کی جلد کو جذب کرنے کے لئے سکشن کپ خود بخود شروع کرنے کے لئے گرین اسٹارٹ بٹن ڈیوائس کو دبائیں۔

B. سکشن کپ کاغذ کی جلد کو فولڈنگ حصے میں چلا دیتا ہے ، اور طے شدہ کنارے اور چلتے ہوئے لمبے کنارے فولڈنگ ایج میں داخل ہوتے ہیں ، اور پھر خود بخود مخصوص گلو سپرے کی پوزیشن پر گلو اسپرے کریں ، اور سامنے کا اختتام فولڈنگ کی پوزیشن ایک ایک کرکے مکمل ہوجاتی ہے۔

C. فرنٹ اینڈ فولڈنگ باکس نامزد پوزیشن تک پہنچنے کے بعد ، سلنڈر کے نیچے کی طرف دباؤ سخت ہونے کے بعد ، سکشن کپ فورا. گر جاتا ہے اور دوبارہ شروع ہوجاتا ہے ، اور بیک سکشن کپ کاغذ کے پچھلے سرے سے منسلک ہوتا ہے اور اس کا انتظار کرتا ہے۔ ایک ہی وقت میں مقررہ پہلو اور حرکت پذیر سائیڈ فولڈنگ ایج کے کام کے بعد ، فلپ گروپ تکمیل کے بعد دوبارہ ترتیب دیا جاتا ہے۔ بیک اینڈ سکشن کپ کاغذ کی جلد کو بیک اینڈ فولڈنگ باکس کی مولڈنگ پوزیشن پر آگے بڑھاتا ہے ، اور خود بخود نامزد پوزیشن پر گلو چھڑک دیتا ہے۔

D. بیک اینڈ فولڈنگ باکس کے نامزد پوزیشن تک پہنچنے کے بعد ، سلنڈر کے نیچے کی طرف دباؤ سخت ہونے کے بعد: ایک ہی وقت میں مقررہ سائیڈ اور موونگ سائیڈ فولڈنگ ایج کے کام کے بعد ، فلپنگ گروپ مکمل ہوجاتا ہے اور ری سیٹ ہوجاتا ہے: ڈسچارج موٹر فوری طور پر مولڈنگ کارٹن کو باہر نکلنے کے لئے بھیجتا ہے۔

3 فنکشنل ڈھانچہ "

سیریل نمبر	نام	امتیازی خصوصیت	ماڈل

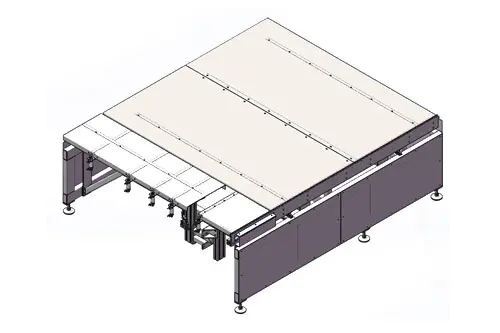

1	کھانا کھلانے کی میز کا ڈھانچہ	فرنٹ میٹریل ٹیبل کو فلیٹ بورڈ کی پوزیشن پر رکھا گیا ہے ، اور سلنڈر لفٹنگ اور پوزیشننگ پن کو کنٹرول کرتا ہے Side سائیڈ سروو موٹر کاغذ کی جلد کے فیڈ کی تیاری کی پوزیشن کو درست طریقے سے تلاش کرتی ہے۔
2	ریک بیس ڈھانچہ	مین فریم ریک کی بنیاد ، سروو لنکج کنٹرول سروو موٹر ڈرائیو موبائل فولڈنگ میکانزم اور میڈین ڈرائیو میکانزم زیادہ درست ہیں۔
3	فکسڈ سائیڈ فولڈنگ ریک سیٹ	فکسڈ سائیڈ فولڈنگ فریم ، شارٹ ایج سلنڈر فولڈنگ ، شیٹ میٹل سے متعلق معاون گائیڈ دونوں اطراف میں فیڈ R ریک ویلڈنگ گینٹری مشینی ؛ اعلی اسمبلی کی درستگی ، اعلی آپریشن کی درستگی ، طویل خدمت کی زندگی اور سامان کی اچھی استحکام کو یقینی بنانا۔

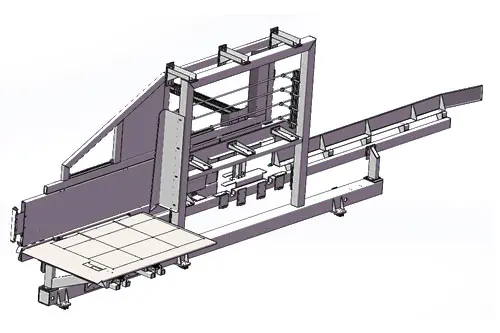

4	موبائل سائیڈ فولڈنگ ریک سیٹ	سائیڈ فولڈنگ فریم ، لانگ سائیڈ سلنڈر فولڈنگ ، شیٹ میٹل سے متعلق معاون رہنما دونوں اطراف میں کھانا کھلانے ؛ ریک ویلڈنگ گینٹری مشینی ؛ اعلی اسمبلی کی درستگی ، اعلی آپریشن کی درستگی ، طویل خدمت کی زندگی اور سامان کی اچھی استحکام کو یقینی بنانا۔

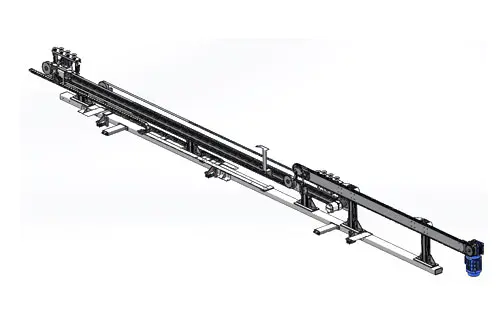

5	میڈین ڈرائیو میکانزم کے پانچ حصے	سروو کنٹرول ڈرائیو ، درمیانی سکشن کپ گروپ کاغذ کی جلد کی نقل و حرکت کو چلا دیتا ہے ، خارج ہونے والے مادہ کی موٹر زنجیر کو کاغذ کی جلد کے خارج ہونے والے مادہ کو چلانے کے لئے چلاتی ہے۔

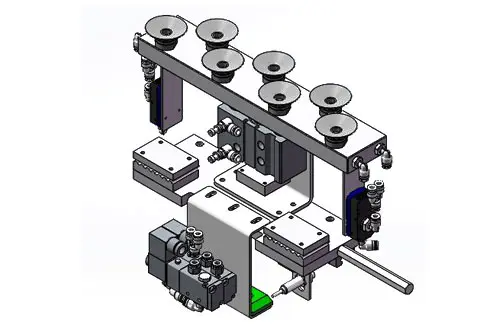

6	درمیانی سطح کا سکشن کپ گروپ	سروو موٹر کا بیلٹ تحریک چلاتا ہے ، سلنڈر بڑھتا ہے اور کم ہوتا ہے ، اور سکشن کپ ویکیوم کاغذ کی جلد کی ترسیل ، درست آپریشن اور پوزیشننگ کو جذب کرتا ہے۔

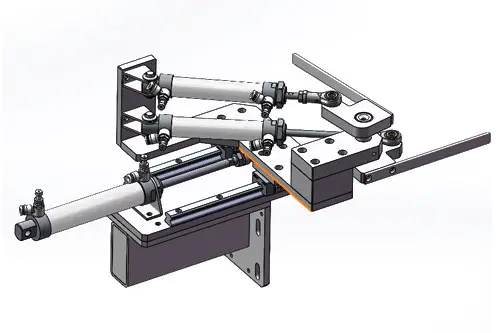

7	فولڈنگ توسیع گروپ	سامنے اور عقبی سلنڈر کی توسیع گائیڈ ریل کے ساتھ آگے پیچھے جانے کے لئے تعاون کرتی ہے ، اور گروپ بندی سلنڈر سوئنگ بازو کے طریقہ کار کو مختلف خصوصیات اور سائز کی تہہ کا احساس ہوتا ہے۔

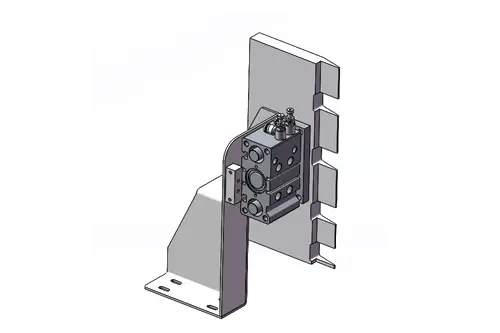

8	پریس پلیٹ گروپ	سلنڈر اس سے پہلے اور بعد میں پھیلتا ہے ، اور خانے کو دائیں زاویے میں سیدھا کرنے کے لئے کان کے موڑنے پر کام کرتا ہے۔

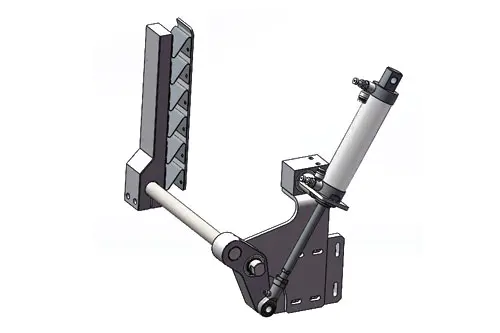

9	سائیڈ ٹرننگ گروپ	یہ بنیادی طور پر کارٹن کے سامنے اور عقبی سروں کو اوپر کی طرف دبانے کے لئے ذمہ دار ہے ، اور سلنڈر دوربین ٹرانسمیشن سوئنگ بازو کو چلاتا ہے ، تاکہ گرم پگھل چپکنے والی مضبوطی اور مستحکم ہو۔

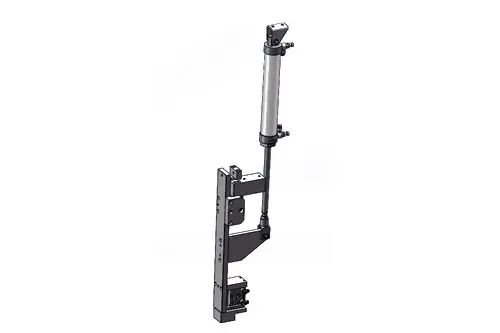

10	سوئنگ آرم ایئر سیٹ گروپ	سلنڈر ڈرائیو کی توسیع سوئنگ بازو کو چلاتی ہے۔ سوئنگ بازو کو دائیں زاویہ پر کھڑا کرنے کے بعد ، نچلے دباؤ سلنڈر کاغذ کی جلد کو کلیمپ کرتا ہے ، جس میں ضمنی اور مستحکم اور مستحکم بنانے کے لئے سائیڈ ٹرننگ گروپ کمپریشن گرم ، شہوت انگیز پگھل چپکنے والی پیسٹ ہے۔

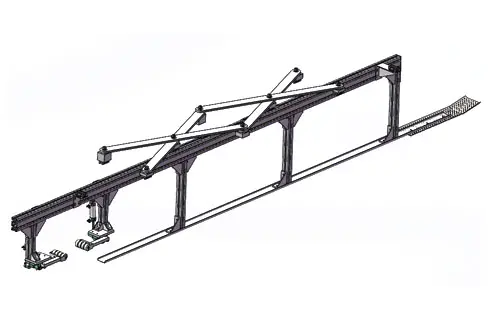

11	درمیانی سطح کے معاون ایج کو دبانے والا گروپ	لانگ سوئنگ بازو کارٹن کے وسط میں مکمل طور پر خود کار طریقے سے درمیانی پوزیشن حاصل کرنے کے لئے گائیڈ ریل کے ساتھ تعاون کرتا ہے۔ فرنٹ بلاک میٹریل کاغذ کی جلد کو جذب کرنے کے لئے نچلے سکشن کپ گروپ کی مدد کرتا ہے۔ پچھلی سرے کو سامنے اور عقبی سلنڈروں کے دو گروہوں میں تقسیم کیا جاتا ہے تاکہ کاغذ کے مسئلے کو بہت وسیع ہونے اور کاغذ کے مسئلے کی مدد کرنے کے لئے کاغذ کے مسئلے کو بہت وسیع کیا جاسکے۔
12	گلو مشین سسٹم	گلو مشین سسٹم میں ، ہم لی بائیڈ کے خالص درآمد شدہ لوازمات کا ایک مکمل سیٹ استعمال کرتے ہیں ، جو مسلسل گلو چھڑکنے ، مکمل افعال ، آسان ترتیب اور آسان آپریشن کا احساس کرسکتے ہیں۔

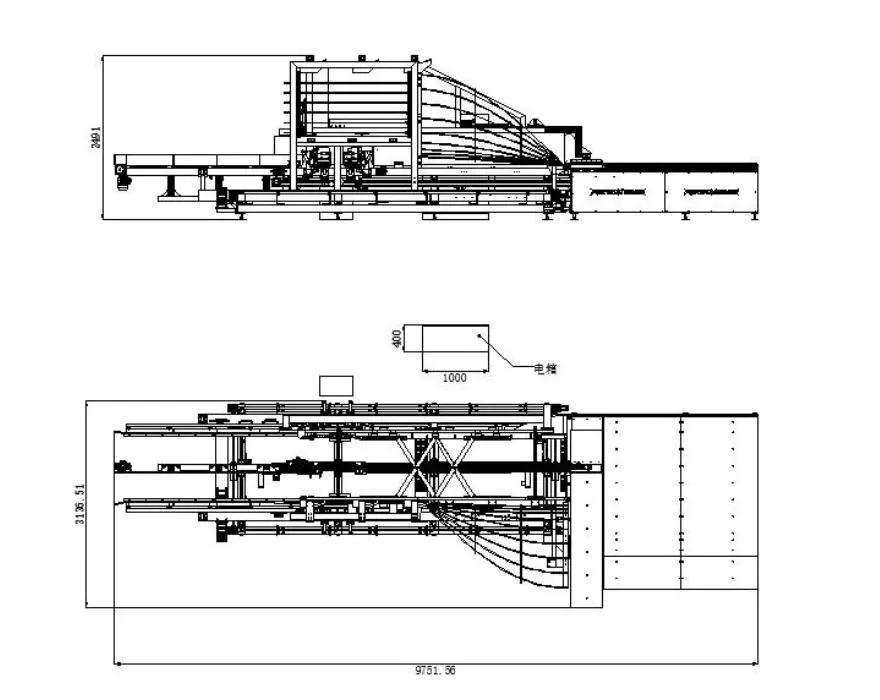

تین آراء (غیر طے شدہ کیونکہ پیرامیٹرز کے مطابق سائز میں تبدیلی)

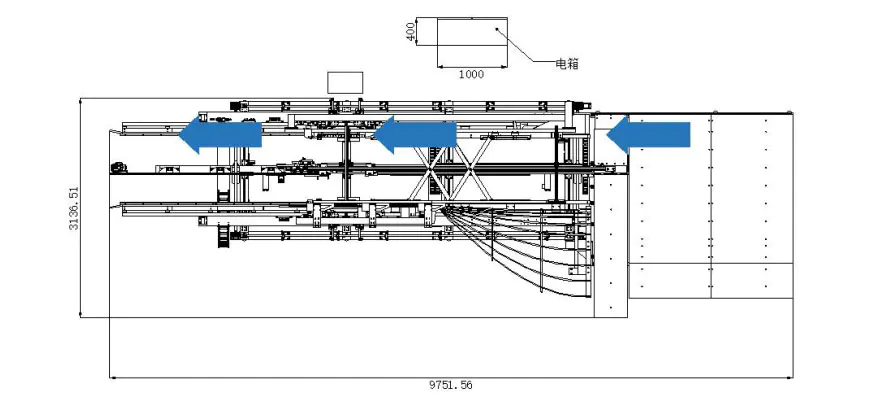

پروڈکشن پروسیس موڈ کا اسکیمیٹک ڈایاگرام (غیر طے شدہ کیونکہ سائز پیرامیٹرز کے مطابق تبدیلیاں)
