خودکار ہائی اسپیڈ پیپر کاٹنے والی مشین

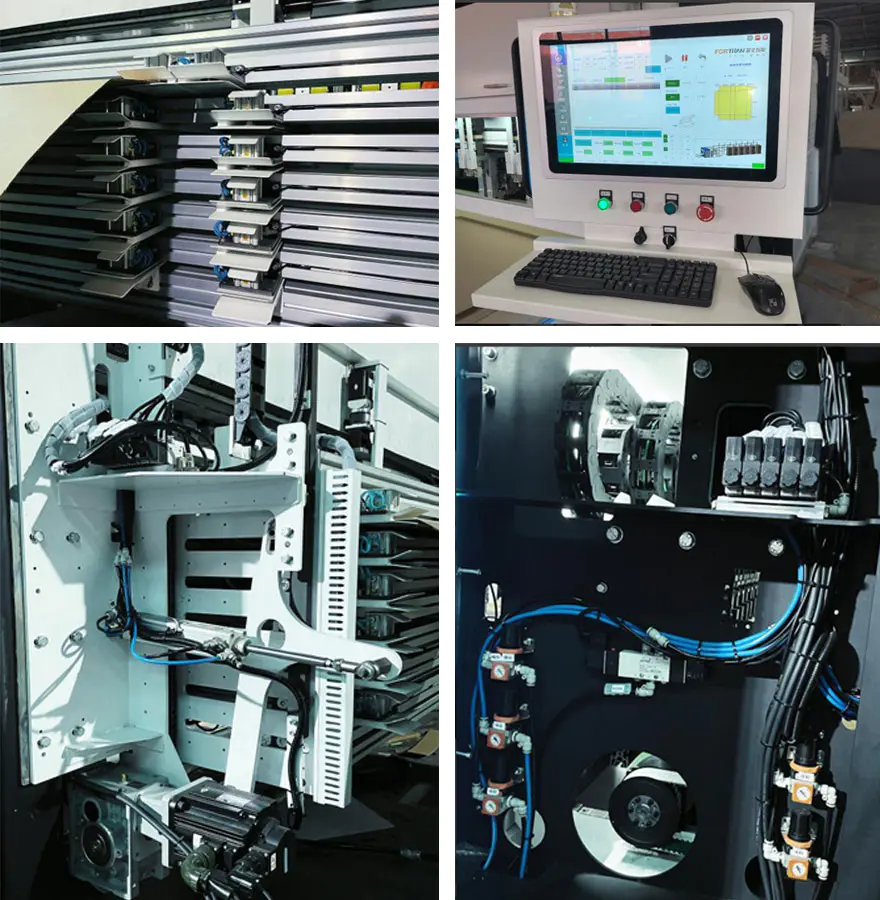

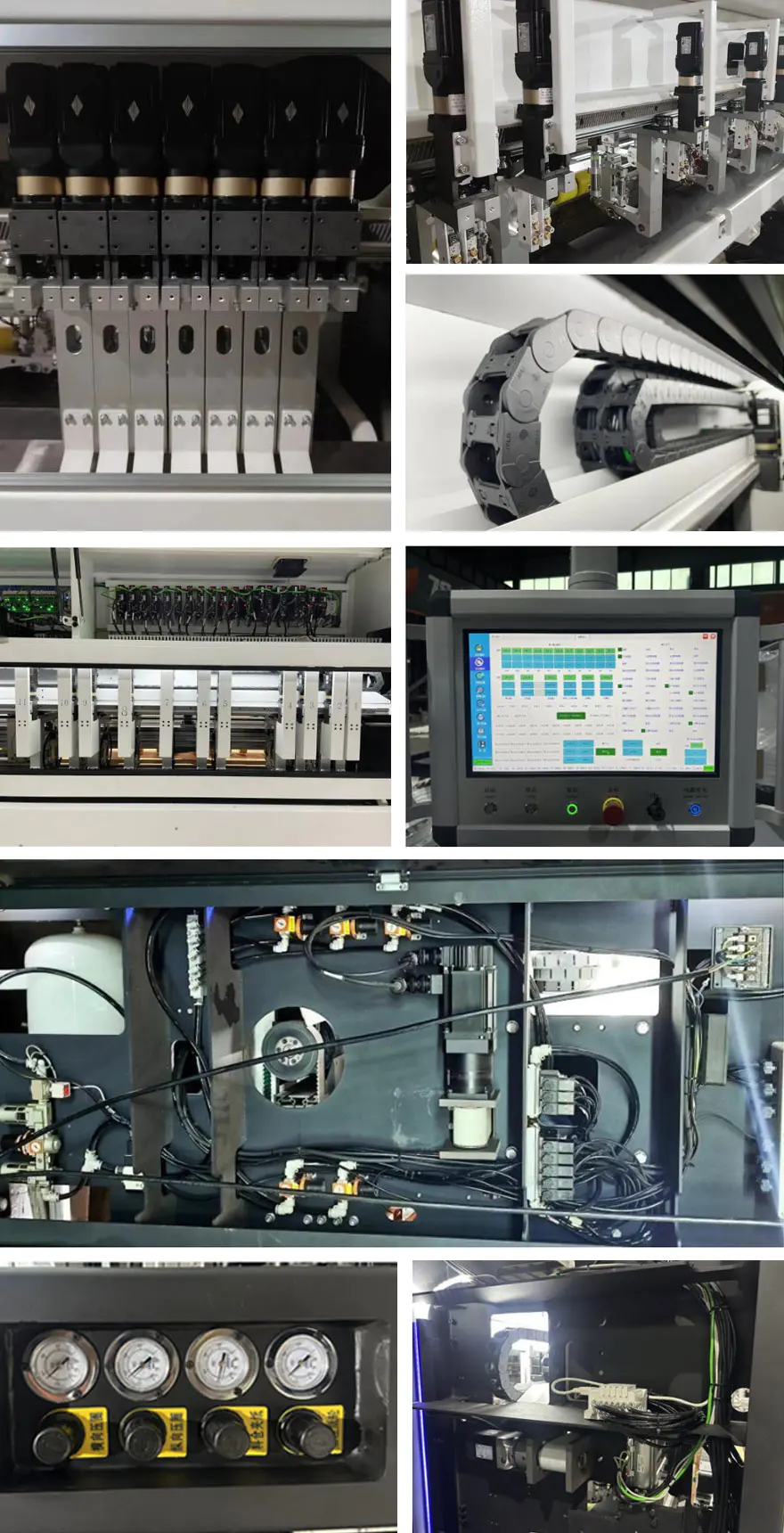

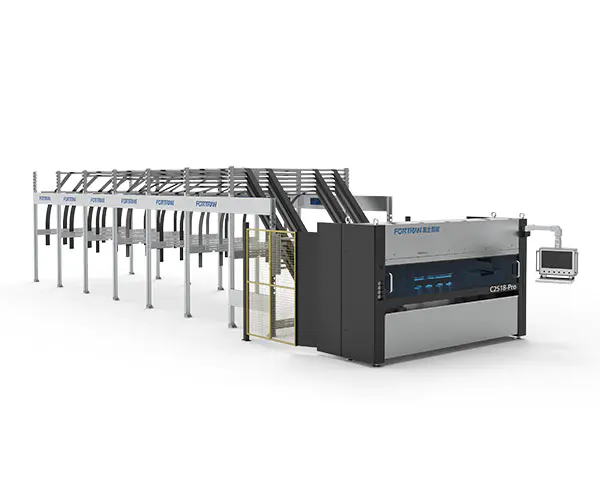

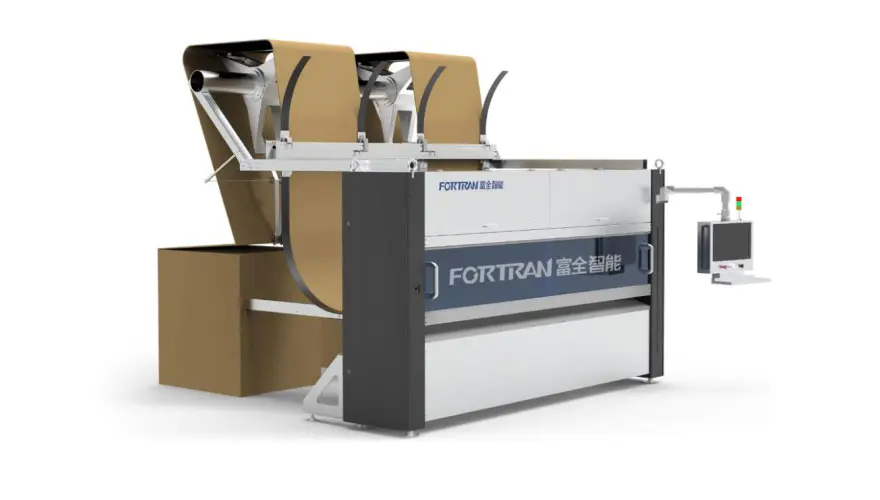

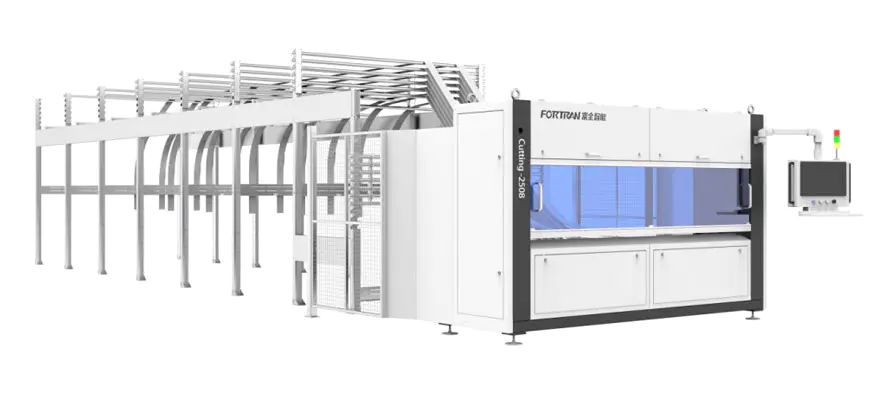

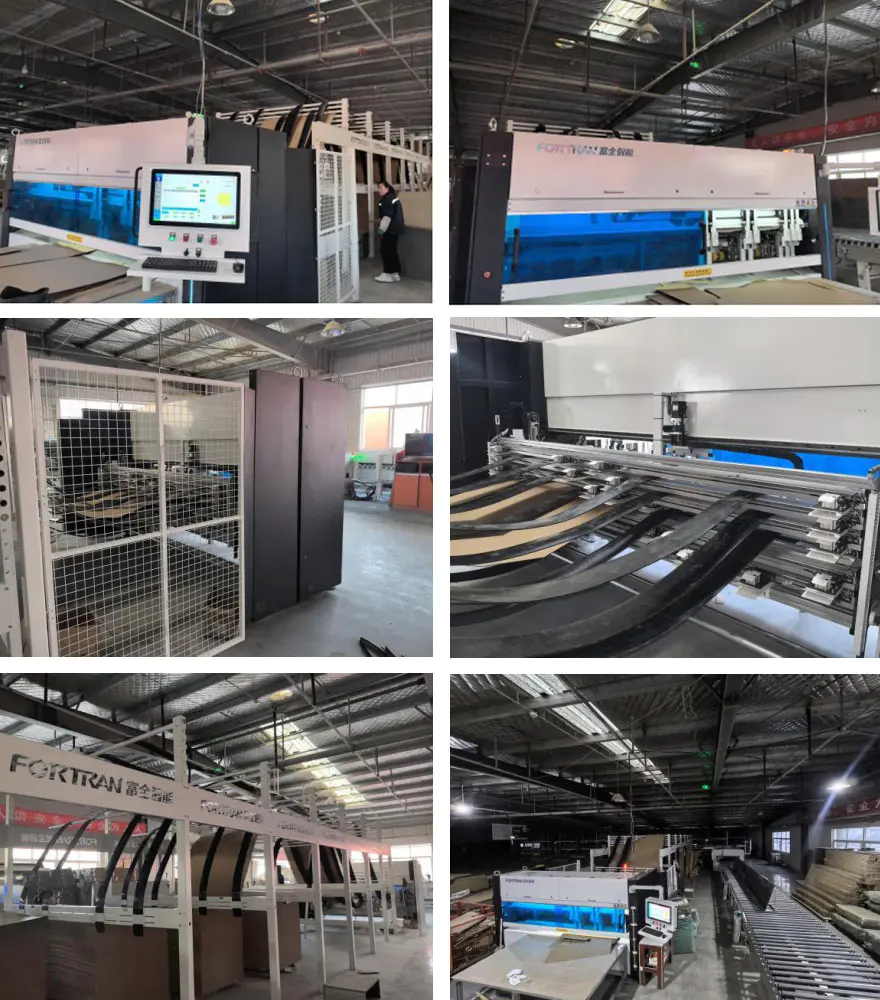

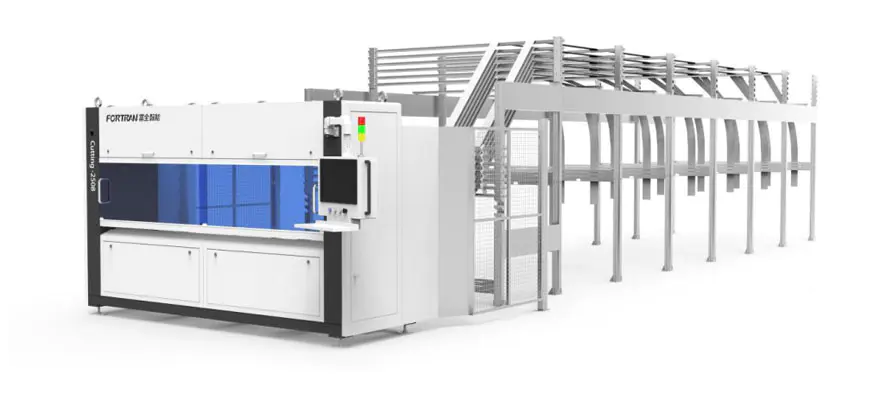

مشین کی تصویر

مشین کی وضاحتیں

طول و عرض l*w*h (ملی میٹر)	بنیادی وضاحتیں	بجلی کی فراہمی (کلو واٹ)	کاٹنے کی رفتار (م/منٹ)	کام کرنے کی اونچائی (ایم ایم)
14750*4040*3000	11 عمودی+1 افقی چاقو ، 6 میگزینوں کے ساتھ ، مکمل سروس کے کنٹرول	5.8	0-120	850

پروسیسنگ پیرامیٹرز

منٹ لمبائی L (ملی میٹر) کاٹنے	زیادہ سے زیادہ چوڑائی کاٹنے (ملی میٹر)	نالیدار کاغذ H (ملی میٹر) کے لئے موٹائی کاٹنے	طول بلد بلیڈ وقفہ کاری صحت سے متعلق (ملی میٹر)	کارکردگی (پی سی/منٹ)
300	2550	2-7	± 1.5	0-12

افعال کی عمومی تفصیل

فولڈنگ کارٹن تیار کرنے کے لئے خودکار تیز رفتار کاغذ کاٹنے والی مشین نالیدار کاغذ اور سنگل شیٹوں کی مسلسل طے شدہ لمبائی پروسیسنگ کے لئے استعمال کی جاتی ہے۔ مشین دونوں میں کریزنگ کرتی ہے ٹرانسورس اور طول البلد سمت ، وقفے وقفے سے کاٹنے ، اور نالیدار کاغذ پر پروسیسنگ کاٹنے۔ فکسڈ لمبائی کاٹنے سے بڑے پیمانے پر پیداوار اور اپنی مرضی کے مطابق دونوں کی اجازت ہوتی ہے پروڈکشن۔ مشین کو اسٹینڈ اسٹون یونٹ کے طور پر یا پیکیجنگ لائن کے ابتدائی حصے کے طور پر استعمال کیا جاسکتا ہے۔

گلے	آئٹم	خصوصیات
1	کاغذ اسٹوریج ریک	کاغذ اسٹوریج ریک تیزاب سے دھوئے ہوئے اسٹیل پلیٹوں سے بنایا گیا ہے اور اس کے ذریعہ عملدرآمد کیا جاتا ہے موڑنے اس میں ایک سادہ سا ڈھانچہ ، قابل اعتماد تعمیر ہے ، اور سردی کے ساتھ سلوک کیا جاتا ہے جستی ، جس کے نتیجے میں پرکشش ظاہری شکل اور بہترین زنگ آلود مزاحمت ہوتی ہے۔ معیاری ترتیب میں 6 پیپر اسٹوریج کمپارٹمنٹ شامل ہیں ، جو ہوسکتے ہیں کسٹمر کی مختلف ضروریات کے مطابق ایڈجسٹ ، اعلی لچک اور مضبوط پیش کرتے ہیں موافقت
2	فریم ڈھانچہ	فریم ویلڈنگ آئتاکار اسٹیل کے بعد صحت سے متعلق مشینی کے ذریعہ تیار کیا جاتا ہے نلیاں اور اسٹیل پلیٹیں۔ یہ اعلی اسمبلی کی درستگی اور آپریشنل صحت سے متعلق یقینی بناتا ہے ، جس میں طویل خدمت کی زندگی اور سامان کی عمدہ استحکام کی ضمانت دی جاتی ہے۔

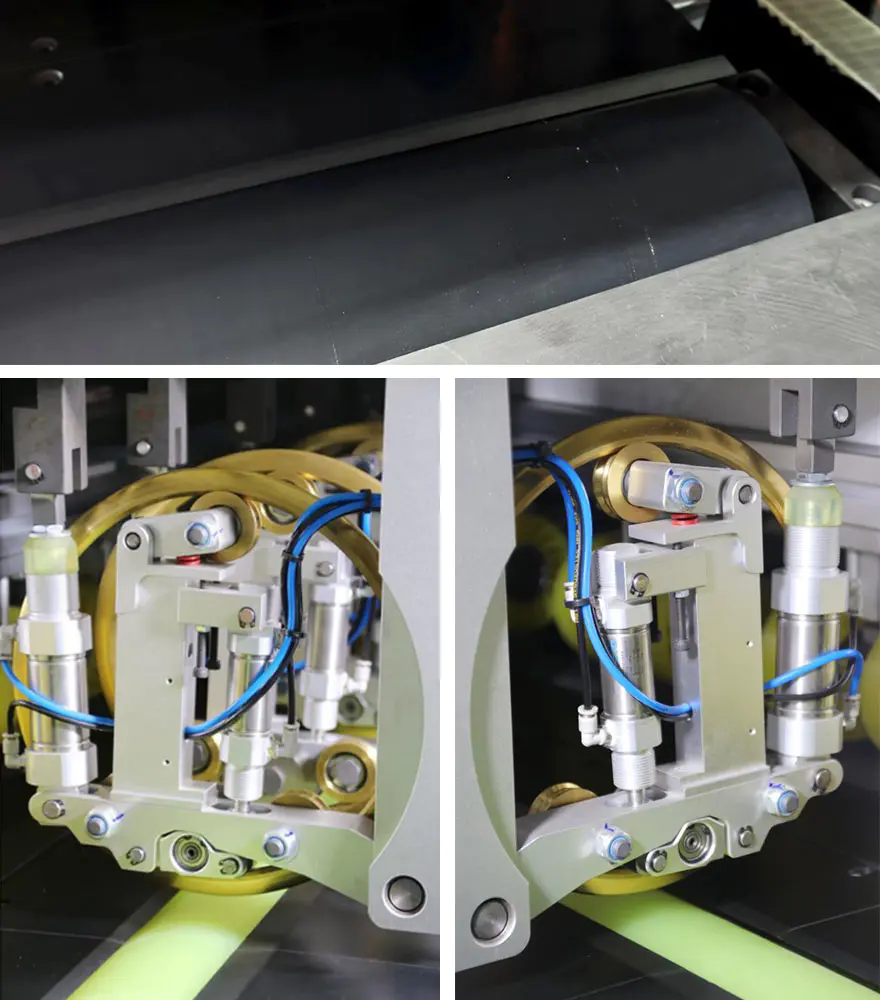

3	ڈرائیو میکانزم	فیڈ پریشر رولر PU مواد سے بنا ہے ، جس کی ایک روشن اور پرکشش سطح ہے اعلی رگڑ کے ساتھ۔ اس سے پیپر بورڈ پہنچانے کی وشوسنییتا کو مؤثر طریقے سے بڑھایا جاتا ہے۔ دریں اثنا ، کرشن ڈرم جرمنی سے الگ ہوا اور انتہائی پائیدار ہے۔
4	کراس کاٹنے کا ڈھانچہ	بجلی ایک اعلی صحت سے متعلق امدادی موٹر کے ذریعہ فراہم کی جاتی ہے جس میں ایک ریڈوسر کے ساتھ مل کر ہوتا ہے اور ایک ہم وقت سازی پہیے کا طریقہ کار ، جو HIG حاصل کرتا ہے
5	طول بلد کاٹنے والا یونٹ	یہ طریقہ کار بنیادی طور پر چاقو رکھنے والوں کے 7 سیٹوں پر مشتمل ہے۔ کی چاقو کی تشکیل 7+1 باکس کی اقسام 410 اور 411 کی عالمی کاٹنے کی اجازت دیتا ہے۔ یہ اس سے ملنے کے لئے ڈیزائن کیا گیا ہے استحکام کو یقینی بنانے کے دوران اعلی کارکردگی کے آپریشن کے مطالبات ؛

6	سایڈست اسٹوریج ڈیوائس	سی این سی مشینی کے ذریعہ مدر بورڈ کے دونوں سرے متوازی اطراف ، اعلی طاقت کا استعمال یقینی بنائیں حفاظت اور وشوسنییتا کو یقینی بنانے کے لئے چین کو اوپر اور نیچے درستگی کو بہتر بنانے کے ل the ، دانت نہیں چھوڑتے اور آپریشن کی کارکردگی ، ہم اعلی صحت سے متعلق استعمال کرتے ہیں بیول گیئر ریڈوسر اعلی صحت سے متعلق ہے سروس موٹر ؛ تاکہ استعمال کی شرح کو بہتر بنایا جاسکے کاغذ کے ، ہم نے اس ادارے کو 6 کاغذی لائبریریوں کے طور پر ترتیب دیا ہے ، جس کے مطابق اس میں اضافہ یا کمی واقع ہوسکتی ہے مختلف صارفین کی ضروریات ، آسان اور تیز ، اور مضبوط موافقت ؛

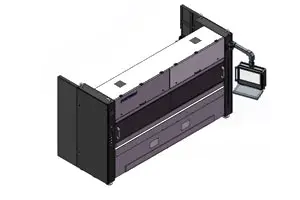

7	مشین دیوار	بنیادی فنکشن مشین کو سجانا ہے خود۔ بیرونی حفاظتی احاطہ میں شامل کیا گیا ہے مشین۔ کور کا علاج پلاسٹک سے کیا جاتا ہے چھڑکنا ، جو اسے جمالیاتی طور پر بناتا ہے خوشگوار ، نازک ، اور پینٹ کے خلاف مزاحم چیپنگ۔ سامنے میں مشاہدہ کی ونڈو مشین کا ایکریلک شیٹ سے بنا ہے ، جو اسے ایک پرکشش اور خوبصورت ظاہری شکل دیتا ہے ، جیسے نیز اعلی سختی اور مزاحمت بکھرنا

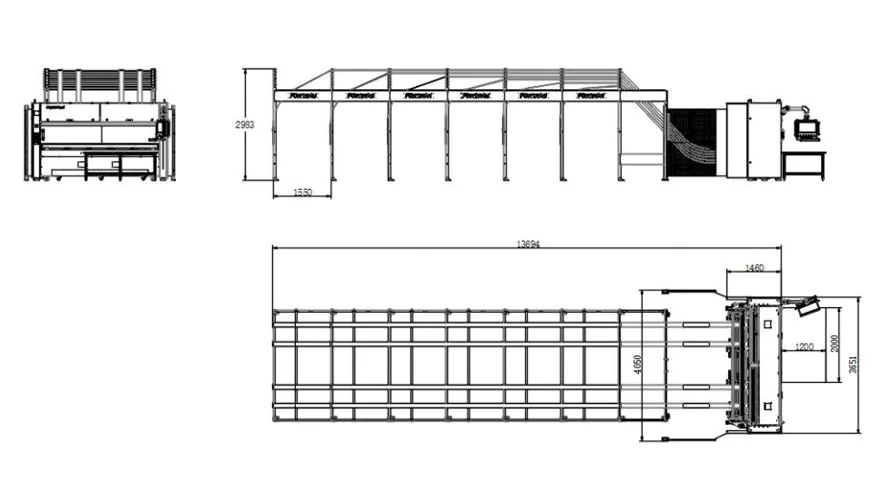

تھری ویو ڈرائنگز

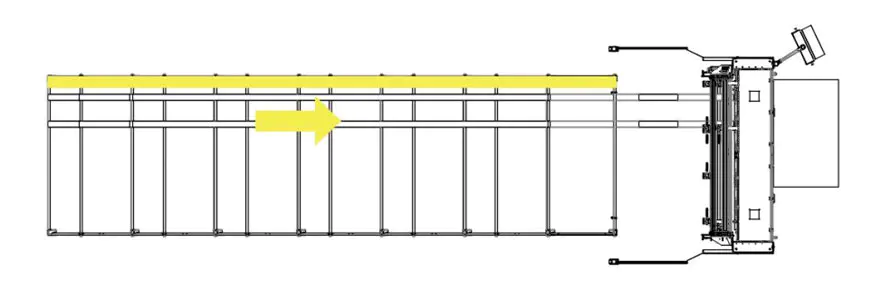

پروڈکشن پروسیس موڈ کا اسکیمیٹک آریھ

قابل استعمال تقاضے

1. کھانا کھلانے والے اسٹیشن پر نالیدار کاغذ کے لئے شرائط

A. continuous نالیدار کاغذ کی چوڑائی: 400–2550 ملی میٹر ؛
بی۔ نالیدار کاغذ کی چوڑائی کے ساتھ ساتھ کلیمپڈ کلیمپ: زیادہ سے زیادہ 2550 ملی میٹر ؛
C. اسٹیکنگ اونچائی ، بشمول 120 ملی میٹر پیلیٹ: زیادہ سے زیادہ 1300 ملی میٹر ؛
D. اسٹیکنگ چوڑائی ، زیادہ سے زیادہ: 1300 ملی میٹر ؛ خارج ہونے والے مادہ پر نالیدار کاغذ کی لمبائی: کم از کم 300 ملی میٹر ؛
مقررہ لمبائی کاٹنے کے لئے E.- لانجٹیوڈینل رواداری: زیادہ سے زیادہ 0.5 ٪ ؛ مقررہ لمبائی کاٹنے کے لئے عبور رواداری: زیادہ سے زیادہ ± 2.0 ملی میٹر ؛
F.Corrugated کاغذ کی موٹائی: 2-7 ملی میٹر ، ± 0.2 ملی میٹر ؛ 2.30 قبل مسیح تک زیادہ سے زیادہ خام مال کا معیار (DIN 55468 معیار کے مطابق) ؛
G. گتے کا معیار DIN 55468 معیار کے مطابق ہے۔
H.Single نالیدار ، زیادہ سے زیادہ موٹائی تقریبا 4 4 ملی میٹر (معیار: 1.10–1.40) double ڈبل نالیدار ، زیادہ سے زیادہ موٹائی تقریبا 7 7 ملی میٹر۔

2. کارٹن کی اقسام

سیریل نمبر	نام	تصویر	کاغذی فیڈ سمت	کم سے کم سائز
1	عام باکس		طول بلد	لمبائی: کم سے کم 400 ملی میٹر چوڑائی: کم سے کم 36 ملی میٹر اونچائی: کم سے کم 225 ملی میٹر
2	عام باکس		طول بلد	لمبائی: کم سے کم 400 ملی میٹر چوڑائی: کم سے کم 36 ملی میٹر اونچائی: کم سے کم 225 ملی میٹر
3	آسمانی زمین کا احاطہ		طول بلد	لمبائی: کم سے کم 400 ملی میٹر چوڑائی: کم سے کم 225 ملی میٹر اونچائی: کم سے کم 18 ملی میٹر
4	درمیانی مہر باکس		طول بلد	لمبائی: کم سے کم 400 ملی میٹر چوڑائی: کم سے کم 450 ملی میٹر اونچائی: کم سے کم 18 ملی میٹر
5	درمیانی مہر باکس		طول بلد	لمبائی: کم سے کم 400 ملی میٹر اونچائی: کم سے کم 450 ملی میٹر اونچائی: کم سے کم 18 ملی میٹر
6	آل ونگ باکس		طول بلد	لمبائی: کم سے کم 400 ملی میٹر اونچائی: کم سے کم 225 ملی میٹر اونچائی: کم سے کم 18 ملی میٹر
7	درمیانی مہر باکس		طول بلد	لمبائی: کم سے کم 400 ملی میٹر اونچائی: کم سے کم 450 ملی میٹر اونچائی: کم سے کم 18 ملی میٹر
8	مربع گتے		طول بلد	لمبائی: کم سے کم 400 ملی میٹر اونچائی: کم سے کم 18 ملی میٹر

اہم اجزاء کی ترتیب کی فہرست

گلے	آئٹم	وضاحتیں	Q'ty	نوٹ کیا گیا
1	طول بلد بلیڈ یونٹ		7 سیٹ	مقدار کو تقاضوں کے مطابق اپنی مرضی کے مطابق بنایا جاسکتا ہے
2	افقی بلیڈ یونٹ		1 سیٹ
3	رولر اسمبلی		3 پی سی
5	ٹرانسورس ہم وقت ساز بیلٹ		1 پی سی
6	ہم وقت ساز بیلٹ		2 پی سی
7	کرشن سروو موٹر		2 سیٹ
8	کرشن ریڈوسر		2 سیٹ
9	ایڈجسٹمنٹ اسٹوریج سروو موٹر		1 سیٹ
10	ایڈجسٹمنٹ اسٹوریج ریڈوزر		1 سیٹ
11	بلیڈ منتقل موٹر		7 سیٹ	مقدار کو تقاضوں کے مطابق اپنی مرضی کے مطابق بنایا جاسکتا ہے
12	بلیڈ چلتے ہوئے ریڈوسر		7 سیٹ
13	نیومیٹک اجزاء		1 سیٹ
14	بجلی کا کنٹرول باکس	——	——
15	بجلی کے اجزاء	فوٹو الیکٹرک سینسر ، کیبلز ، عکاس ، بجلی کے اجزاء	——
16	کنٹرولر	ڈرائیور ، فرم ویئر ، ماڈیولز	——

پہننے کے قابل حصوں اور استعمال کی اشیاء کی فہرست

1. قابل حصوں کی فہرست

گلے	آئٹم	وضاحتیں	تجویز کردہ Q'ty	U8 نمبر
1	شافٹ بشنگ کھانا کھلانا	PCM260-02-020-260	6
2	شافٹ بشنگ کو آگے بڑھانا	CZJ260-02-010-300	2
3	اسٹیل کور (XIET) کے ساتھ ہموار سبز خاموش ہم وقت ساز بیلٹ	75-AT10-6910	1
4	سولینائڈ والو	SY5120-5GZD-01	2
5	φ66xφ16x0.8 سرکلر دانت بلیڈ	PCM260-03-010-010	2
6	سولینائڈ والو	4N330C08B	1
7	سلائیڈر	HGH15CA	2
8	صحت سے متعلق دباؤ والو کو کم کرنا	SDR20008JN	2
9	اسٹیل تار کے ساتھ ہموار پولیوریتھین ہم وقت ساز بیلٹ - خاموش قسم	at10x50xl1290	1
10	ریلے	RXT-F01K D24	1
11	فیوز	5*20 ملی میٹر 0.1a	5
12	حد سوئچ	XCK-N2145P20C	2
13	قربت سوئچ	IME12-06BPSZW2S	2
14	اسٹیل تار کے ساتھ ہموار پولیوریتھین ہم وقت ساز بیلٹ - خاموش قسم	at10x50xl920	1

استعمال کی اشیاء کی فہرست

1	کاغذ کاٹنے سے بجلی کا ربڑ رولر b	PCM260-01-020-300	1
2	φ66xφ16x0.8 سرکلر دانت بلیڈ	PCM260-03-010-010	2
3	شافٹ بشنگ کھانا کھلانا	PCM260-02-020-260	2
4	شافٹ بشنگ کو آگے بڑھانا	CZJ260-02-010-300	1
