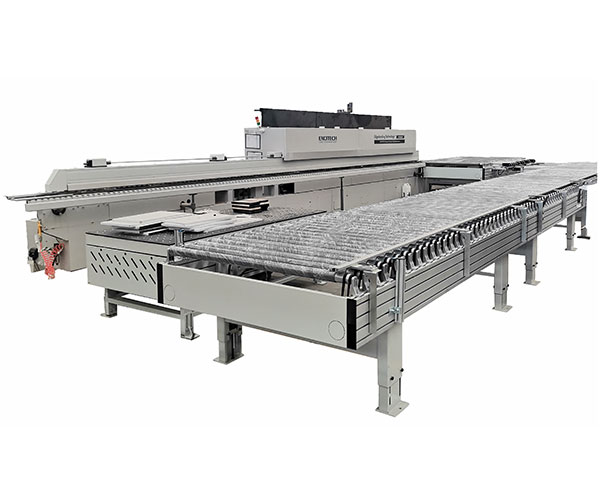

Edgebanding مشین کے لیے رولر قسم کی ریٹرننگ کنویئر لائن

1. پروڈکٹ کا تعارف

ایج بینڈنگ مشین کے لیے رولر قسم کی ریٹرننگ کنویئر لائن میں اعلیٰ درجے کی آٹومیشن ہے۔ PLC پروگرامنگ آسان آپریشن ہے، مشین قابل اعتماد اور اچھی کارکردگی کے ساتھ ہے۔ سب سے پہلے کارکن دستی طور پر ورک پیس کو ایک طرف سے کھلاتا ہے، سیل شدہ ورک پیس کو رولر قسم کی ریٹرننگ کنویئر لائن کے ذریعے ایج بینڈنگ مشین کے ذریعے خود کار طریقے سے واپسی کے لیے موصول کیا جائے گا، اور پھر دستی طور پر دوسری سائیڈز کو ایج بینڈنگ کے لیے دوبارہ تبدیل کریں، تاکہ احساس ہو سکے۔ ذہین ریٹرننگ ایج بینڈنگ کا فنکشن۔

2. پروڈکٹ پیرامیٹر (تفصیلات)

ماڈل	FQ-UX22
ورک پیس کی حد	300*300-1200*2400mm
ورک پیس کی موٹائی	10 ~ 60 ملی میٹر
زیادہ سے زیادہ لوڈنگ وزن	100 کلوگرام
کام کرنے کی رفتار	12~28M/min
کل بجلی کی فراہمی	7.5KW

حصہ ایک: مشین ہیڈ-1

بیرونی طول و عرض	L3500*W2330mm(1815)*H900±50mm
رولر کی لمبائی	1700 ملی میٹر اور 1400 ملی میٹر
مین بیم	240*50 ایلومینیم پروفائل
رولر دیا	ربڑ سے ڈھکے ہوئے 56 ملی میٹر
ربڑ کی موٹائی	3 ملی میٹر
رولرس کے درمیان فاصلہ	120 ملی میٹر

حصہ دو: مشین ہیڈ-2

بیرونی طول و عرض	L3000*W2660mm (1615)*H900±50mm
رولر کی لمبائی	1500 ملی میٹر
مین بیم	240*50 ایلومینیم پروفائل
رولر دیا	ربڑ سے ڈھکے ہوئے 56 ملی میٹر
ربڑ کی موٹائی	3 ملی میٹر
رولرس کے درمیان فاصلہ	120 ملی میٹر
پینل کو پکڑنے کے لیے بیکلائٹ پلیٹ کے ساتھ شامل کریں۔

تیسرا حصہ: پاورڈ رولر کنویئر

بیرونی طول و عرض	L6900*W1415mm*H900±50mm
مین بیم	240*50 ایلومینیم پروفائل
رولر دیا	ربڑ سے ڈھکے ہوئے 56 ملی میٹر
رولر کی لمبائی	1300 ملی میٹر
ربڑ کی موٹائی	3 ملی میٹر
رولرس کے درمیان فاصلہ	120 ملی میٹر

حصہ چار: نیومیٹک گیند فلوٹنگ ٹیبل

کل طول و عرض	L2500*W1200*H800~900mm
ٹیبل بورڈ کا مواد	بیکلائٹ پلیٹ کے ساتھ 8#U-اسٹیل
مین فریم	60*40*3mm مستطیل ٹیوب
بجلی کی فراہمی	1.5 کلو واٹ
لفٹنگ فنکشن کے ساتھ، لفٹنگ رینج تقریباً 100 ملی میٹر ہے۔

حصہ پانچ: نیومیٹک بال فلوٹنگ ٹیبل

کل طول و عرض	L1800*W600*H900±50mm
ٹیبل بورڈ کا مواد	بیکلائٹ پلیٹ کے ساتھ 8#U-اسٹیل
ہوا بنانے والا	1.5 کلو واٹ، برانڈ
ٹانگ	60*40*3mm مستطیل ٹیوب
مین فریم	40*60 سٹیل

1. مستحکم پہنچانا، مواد اور پہنچانے کے درمیان کوئی رشتہ دار حرکت نہیں، پہنچانے والی اشیاء کو پہنچنے والے نقصان کو کم کر سکتی ہے۔
2. سادہ ساخت، برقرار رکھنے کے لئے آسان؛ کم توانائی کی کھپت اور کم قیمت۔
3. نہ صرف آپریشن کی مزاحمت چھوٹی ہے، بلکہ ورک پیس کا لباس بھی چھوٹا ہے، لہذا پیداواری صلاحیت زیادہ ہے، جس سے پیداواری لاگت کو کم کرنے میں مدد مل سکتی ہے۔

4. مصنوعات کی تفصیلات
