مربوط ذہین پیمائش اسٹیشن

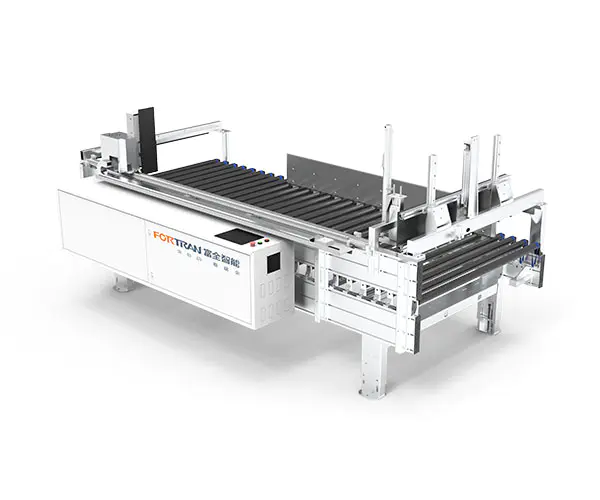

مجموعی طور پر مشین امیج

سامان کے پیرامیٹرز

مجموعی طور پر طول و عرض*ڈبلیو*ایچ (ملی میٹر)	سامان وزن (کلوگرام)	بوجھ کی گنجائش （کلوگرام/㎡） کی پیمائش کرنا	کل طاقت （کلو واٹ）	پیمائش کی درستگی （ملی میٹر）	ورک بینچ اونچائی （ملی میٹر）
3500*1960*1800	800	50	2.25	± 0.5	800 ± 50

پیمائش پیرامیٹرز

بورڈ کی لمبائی کی پروسیسنگ رینج L （MM）	بورڈ کی چوڑائی پروسیسنگ رینج W （MM）	بورڈ موٹائی پروسیسنگ رینج H （MM）	پیمائش کی کارکردگی (اوقات/منٹ)	تیز رفتار （m/منٹ）
350-2800	200-1200	18-250	4-6	0-35 （فریکوئینسی تبادلوں ایڈجسٹ)

1. لیزر کے ذریعہ پاؤں کاٹ کر ڈرل کیے جاتے ہیں ، جس سے قطعی سوراخ کی پوزیشنوں کو یقینی بنایا جاتا ہے۔ وہ درست زاویوں کے لئے سی این سی موڑنے والی مشین کے ذریعہ جھکے ہوئے ہیں۔
2. پاؤں فلیٹ سطحوں کے ساتھ سرد رولڈ اچار والے اسٹیل پلیٹوں سے بنے ہیں۔ شاٹ بلاسٹنگ اور سینڈ بلاسٹنگ کے بعد ، وہ مضبوط سنکنرن مزاحمت کے لئے سپرے لیپت ہیں۔
3. پاؤں متحرک ایڈجسٹ پاؤں کے کپ کو اپناتے ہیں ، جو گراؤنڈ فلیٹنس میں مضبوط موافقت کی پیش کش کرتے ہیں۔
4. گرم ڈپ جستی والے رولرس اطالوی درآمد شدہ ہوزوں کے ساتھ ڈھکے ہوئے ہیں ، جو رگڑ کی وجہ سے ورک پیسوں کی سطح کے خروںچ کو مؤثر طریقے سے روکتے ہیں اور برقرار ورک پیس سطحوں کو یقینی بناتے ہیں۔
5. لچکدار بیلٹ ڈرائیو آپریشن کے دوران کم شور پیدا کرتی ہے۔ لچکدار بیلٹ میں اعلی سختی اور طویل خدمت زندگی ہے۔
6. دونوں اسٹاپپرس اور بیکنگ پلیٹیں کمپیکٹ ٹکڑے ٹکڑے سے بنی ہیں ، اور معاون پلیٹیں ہموار پیئ پلیٹوں سے بنی ہیں ، جس کے نتیجے میں کم رگڑ مزاحمت ہوتی ہے۔
7. مربوط لمبائی اور چوڑائی کی پیمائش ڈیزائن فرش کی جگہ کو کم کرتا ہے۔
8. آٹومیٹک کنٹرول اعلی درستگی ، اعلی کارکردگی ، اور کم ناکامی کی شرح کے ساتھ پیمائش کے قابل بناتا ہے۔

9. مکینیکل پوزیشننگ ڈیوائس کی گائیڈ ریل ہیون گائیڈ ریل کو اپناتی ہے ، جس میں اعلی صحت سے متعلق ، کم کمپن ، اور طویل خدمت زندگی کی خاصیت ہے۔ ٹرانسمیشن تیز رفتار اور اعلی صحت سے متعلق گیئر اور ریک کا استعمال کرتا ہے۔ پوزیشننگ ایک سروو موٹر کو اپناتی ہے ، جس سے صحت سے متعلق ، کارکردگی ، رفتار ، اعلی ٹارک اور چھوٹے سائز کو یقینی بنایا جاتا ہے۔

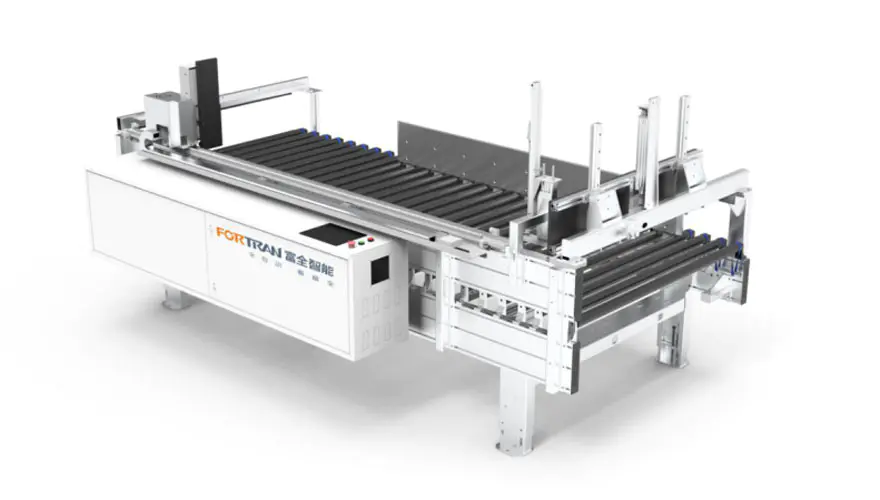

مربوط ذہین پیمائش اسٹیشن بنیادی طور پر پیکیجنگ سے پہلے بورڈ کے ہر پیکیج کی اسٹیکنگ کی لمبائی ، چوڑائی اور موٹائی کی پیمائش کے لئے استعمال ہوتا ہے۔ یہ پہلے لمبائی ، پھر چوڑائی ، اور آخر میں اونچائی کی پیمائش کرتا ہے ، تیز رفتار ، چھوٹی منزل کی جگہ ، اور اعلی کارکردگی کے ساتھ۔ یہ ایک وسیع اور موٹی ایلومینیم پروفائل فریم کو اپناتا ہے ، جو خوبصورت ہے اور اس میں بہترین استحکام ہے۔

سیریل نمبر	نام	خصوصیت	ماڈیول

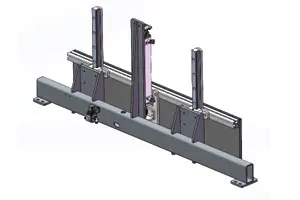

1	لمبائی کے پیمائش کرنے والی متحرک بیم اسمبلی	ایک اعلی صحت سے متعلق امدادی موٹر سیاروں کے ریڈوسر کے ذریعہ طاقت منتقل کرتی ہے ، جس سے اعلی ٹارک ، کم شور اور مستحکم طاقت ملتی ہے۔ پورے میکانزم کی تیز رفتار حرکت کا ادراک کرنے کے لئے طاقت ایک ہم وقت ساز شافٹ اور گیئرز کے ذریعہ منتقل کی جاتی ہے ، اس طرح کارکردگی میں بہتری آتی ہے۔

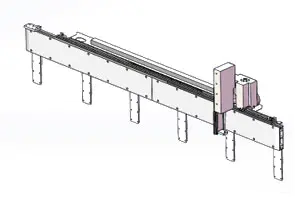

2	لمبائی سے ماضی میں طے شدہ پلیٹ اسمبلی	یہ انجام پیمائش کے حوالہ پلیٹ کے طور پر کام کرتا ہے۔ بافل عمودی لفٹنگ کے ل a ایک ایئر سلنڈر کے ذریعہ تقویت یافتہ ہے اور ہیون پریسجن گائیڈ ریلوں کی مدد سے تیز اور مستحکم لکیری حرکت کو حاصل کرتا ہے۔

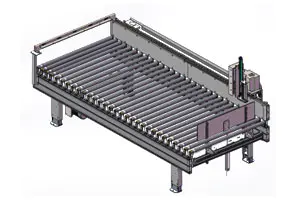

3	ماپنے رولر کنویر فریم	رولرس ہموار اور روشن سطحوں اور اعلی رگڑ کے ساتھ اطالوی امپورٹڈ ربڑ سے ڈھکے ہوئے رولرس کو اپناتے ہیں ، جس سے پیکیجوں کو بالکل مستحکم پہنچانے اور سلائڈنگ رگڑ کے امکان کو بہت حد تک کم کیا جاسکتا ہے۔ مجموعی طور پر ظاہری شکل اور فریم سختی کو یقینی بنانے کے لئے انہیں شاٹ بلاسٹنگ اور سپرے کوٹنگ کا نشانہ بنایا جاتا ہے۔

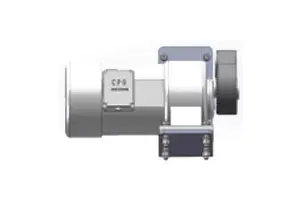

4	رولر موٹر اسمبلی	استحکام کے ل imported امپورٹڈ گیئرڈ موٹرز استعمال کرتا ہے۔ طاقت کو مضبوطی سے ہم وقت ساز پلوں اور ہم وقت ساز بیلٹوں کے ذریعے رولرس میں منتقل کیا جاتا ہے۔
5	چوڑائی کی پیمائش والے حصے کی پیمائش کی طاقت کا طریقہ کار	افقی پاور سسٹم ٹرانسمیشن سسٹم کے استحکام کو یقینی بنانے کے ل a ایک اعلی صحت سے متعلق امدادی موٹر کو ایک صحت سے متعلق ریڈوسر کے ساتھ مل کر اپناتا ہے۔

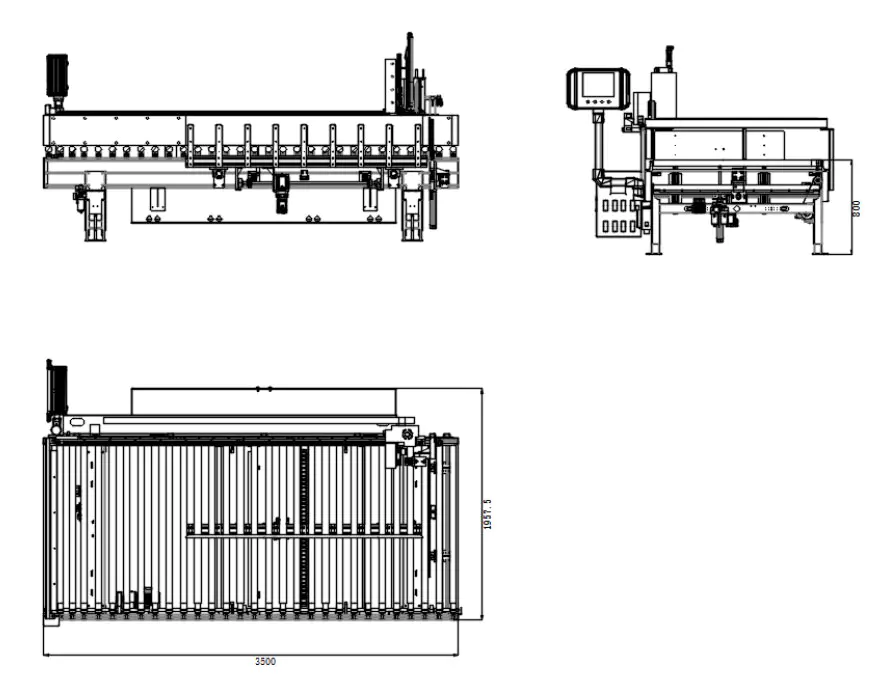

تھری ویو ڈرائنگز
