خودکار باکس بند کرنے والی مشین

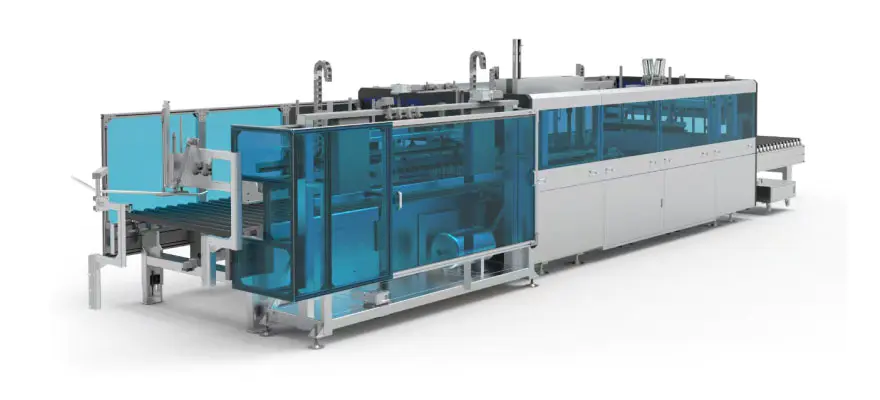

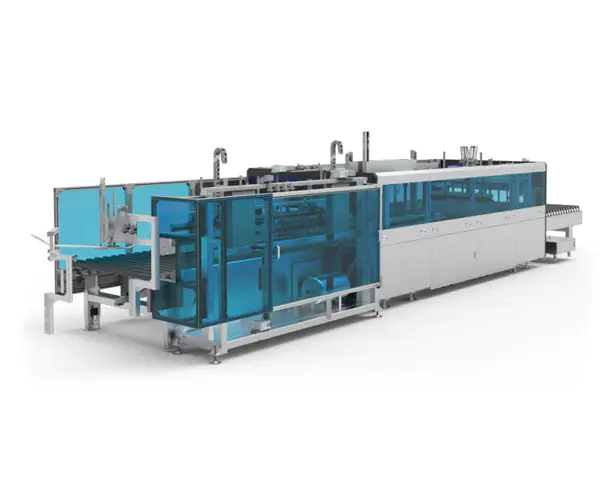

مشین کی تصویر

مشین کی وضاحتیں

طول و عرض l*w*h (ملی میٹر)	مشین خود وزن （کلوگرام）	بجلی کی فراہمی （کلو واٹ）	بوجھ پہنچانا （کے جی）	کام کرنے کی اونچائی （ملی میٹر）
10200*2200*2260	تقریبا 3200 کلوگرام	10.9	50	800 ± 50

پروسیسنگ پیرامیٹرز

کارٹن پروسیسنگ کی لمبائی （ملی میٹر）	کارٹن پروسیسنگ کی چوڑائی （ملی میٹر）	کارٹن پروسیسنگ اونچائی （ملی میٹر）	سگ ماہی کی کارکردگی (سائیکل/منٹ)	نالیدار کاغذ کی موٹائی (ملی میٹر)
300-2900	200-1200	(لکڑی کے پینل کی موٹائی 18) 20-280	4-8	2.5-6

1. کور اجزاء: ایوا فاسٹ خشک کرنے والی گرم پگھل گلو مشین ؛ امدادی موٹر ؛ سیاروں کو کم کرنے والا ؛ لیزر رینج فائنڈر ؛ ہم وقت ساز بیلٹ ؛ تکیا بلاک اثر ؛ متغیر تعدد موٹر ؛ کیڑا گیئر ریڈوسر ؛
2. پہنچانے والے رولرس درآمد شدہ پیویسی ربڑ کی آستین کا استعمال کرتے ہیں ، جو دونوں لچکدار اور پائیدار ہیں۔
3. کیس سیلر کے لکیری میکانزم کو صحت سے متعلق لکیری رہنماؤں کے ذریعہ رہنمائی کی جاتی ہے ، جس سے اعلی وشوسنییتا اور استحکام کو یقینی بنایا جاتا ہے۔
the. کلیمپوں اور گلو گنوں کے لئے طاقت اعلی صحت سے متعلق امدادی موٹروں کے ذریعہ فراہم کی جاتی ہے ، جو سامان کی صحت سے متعلق کنٹرول اور ان کو بڑھانا آسان ہے۔
5. مشین کو اسٹینڈ اسٹون یونٹ کے طور پر استعمال کیا جاسکتا ہے یا ورسٹائل اور لچکدار استعمال کے اختیارات پیش کرتے ہوئے ، کسٹم ہوم پیکیجنگ لائن کے ساتھ مربوط کیا جاسکتا ہے۔

1. استعمال
A. یہ آٹومیٹک باکس بند کرنے والی مشین اعلی کے آخر میں فرنیچر پیکیجنگ بکس کو سیل کرنے کے لئے استعمال کی جاتی ہے۔
B. یہ سامان M/A-0410 اور M/A-0419 کے ماڈلز کے کارٹنوں کو سیل کرنے کے لئے استعمال کیا جاتا ہے۔
C. کارٹن کے نچلے حصے میں سب سے پہلے چپک جاتا ہے ، پھر پیک کرنے والی اشیاء اور بھرتی کے مواد کو اندر رکھا جاتا ہے ، اس کے بعد مشین سیلنگ ہوتی ہے۔

2. عمومی کام کرنے کا اصول
پورے سامان کو پانچ حصوں میں تقسیم کیا گیا ہے: پیمائش مشین سیکشن ، فیڈنگ بفر مشین سیکشن ، سرنگ سیلر سیکشن ، منتقلی مشین سیکشن ، اور پشر سیلر سیکشن۔

اے ڈورنگ آپریشن ، پیکیجڈ کارٹن ، جس میں اندر سے بھرے ہوئے سامان ہیں ، ریفرنس ایج کے ساتھ پیمائش مشین سیکشن سے داخل ہوں۔ دروازے پر چوڑائی کا سینسر کارٹن کی چوڑائی کا اندازہ لگاتا ہے۔ جب کارٹن پیمائش مشین سیکشن کے اختتام پر پہنچ جاتا ہے تو ، اسے بافل ڈیوائس کے ذریعہ روکا جاتا ہے۔ اس کے بعد فعال کلیمپ ڈیوائس کارٹن کی چوڑائی کو درست طریقے سے ماپتا ہے ، اور ہائی پریشر پلیٹ ڈیوائس کارٹن کی اونچائی کو درست طریقے سے ماپتا ہے۔ اس کے بعد ، کارٹن فیڈنگ بفر مشین سیکشن کے ذریعے پیمائش کرنے والی مشین سیکشن سے سرنگ سیلر سیکشن کے داخلی راستے پر جاتا ہے۔

B. جب کارٹن سرنگ سیلر سیکشن میں داخل ہوتا ہے تو ، داخلی دروازے پر گلو گن کارٹن کی لمبائی کے ساتھ گرم پگھل چپکنے والی لاگو ہوتی ہے۔ اس کے بعد یہ سگ ماہی چینل سے گزرتا ہے ، جو فولڈنگ راڈ اسمبلی ، دبانے کا طریقہ کار ، سائیڈ بیلٹ میکانزم ، اور کاؤنٹر ویٹ بیلٹ میکانزم پر مشتمل ہوتا ہے۔

C. کارٹن ، اس کی لمبی طرف مہر لگا کر ، منتقلی مشین سیکشن میں منتقل ہوتا ہے اور پشر سیلر سیکشن کے داخلی راستے پر فرنٹ بفل ڈیوائس کے ذریعہ روکا جاتا ہے۔ اس کے بعد پہلا مختصر پہلو چھڑکنے والے آلے ، فرنٹ پریسنگ پلیٹ ڈیوائس ، اور فرنٹ سگ ماہی پلیٹ ڈیوائس کے ذریعہ چپٹا اور مہر لگا دیا جاتا ہے۔ پہلی مختصر پہلو پر مہر لگانے کے بعد ، کارٹن پشر سیلر سیکشن میں داخل ہوتا ہے اور پیچھے کی طرف جاتا ہے ، جہاں اسے عقبی بافل ڈیوائس کے ذریعہ روکا جاتا ہے۔ اس کے بعد دوسرا مختصر رخ اسپرےنگ ڈیوائس ، ریئر دبانے والی پلیٹ ڈیوائس ، اور ریئر سیلنگ پلیٹ ڈیوائس کے ذریعہ چپک جاتا ہے اور اس پر مہر لگا دیا جاتا ہے۔ اس مقام پر ، کارٹن کا سگ ماہی کا پورا عمل مکمل ہوچکا ہے ، اور یہ پشر سیلر سیکشن سے نکلتا ہے۔

D. یہ کارٹن سگ ماہی کا طریقہ ، جو باکس کی چوڑائی کو پہچانتا ہے ، کھانا کھلانے کے عمل کے دوران مختلف سائز کے کارٹون کو مؤثر طریقے سے سیل کرسکتا ہے ، بغیر خانوں کے طول و عرض کو ان پٹ کرنے کی ضرورت کے۔

E. کارٹنوں کی بیچ میں ایک ہی جہتوں کے ساتھ ، سامان ، سامان بیچ موڈ میں تبدیل ہوسکتا ہے۔ پہلے کارٹن کی چوڑائی کی پیمائش کرنے اور اس قدر کو پوری سیریز میں لاگو کرنے کے بعد ، ٹنل سیلر سیکشن چینل کے سائز کو ایڈجسٹ کرتا ہے اور اس میں کوئی تبدیلی نہیں رکھتا ہے ، اس طرح سگ ماہی کی کارکردگی کو بہتر بناتا ہے۔ زیادہ سے زیادہ شرح فی منٹ 8 پیکیج تک پہنچ سکتی ہے۔

فنکشنل ڈھانچہ

گلے	آئٹم	خصوصیت
1	فرنٹ سیکشن فیڈر	پیکیجوں کے کھانا کھلانے کے فنکشن کو ، جلدی ، درست اور موثر طریقے سے پیکیجوں کو نامزد پوزیشنوں تک پہنچانے کے لئے حاصل کریں۔ مرکزی بیم کاربن اسٹیل سے بنا ہے اور پلاسٹک کے ساتھ لیپت ہے۔ اس بات کو یقینی بنانے کے لئے کہ پیکجوں کو درست طریقے سے منسلک کیا گیا ہے ، پیکیجوں کو پوزیشن میں رہنمائی کرنے کے لئے ایک مقررہ رہنمائی اور سیدھ کا طریقہ کار استعمال کیا جاتا ہے۔
2	اونچائی کی پیمائش کرنے والا آلہ	ایلومینیم دبانے والے بلاکس کو الیکٹرانک اسکیل سینسر اور نیومیٹک سلنڈروں کے ذریعہ پیکیجوں کی اونچائی کی پیمائش کرنے کے لئے استعمال کیا جاتا ہے ، اور اس کے بعد ڈیٹا کو واپس منتقل کیا جاتا ہے
3	کور	سامان کی جمالیاتی اپیل میں اضافہ کرتے ہوئے جبکہ ایک خاص ڈگری تحفظ فراہم کرتے ہوئے ، مجموعی ڈھانچہ بنیادی طور پر پلاسٹک کے ساتھ لیپت جھکے کاربن اسٹیل پلیٹوں سے بنا ہوتا ہے۔ اس کو مزید خصوصی ایلومینیم پروفائلز اور رائل بلیو ایکریلک پینلز کے ساتھ بڑھایا گیا ہے۔
4	ریک	مشین فریم کو ویلڈنگ آئتاکار ٹیوبوں اور اسٹیل پلیٹوں کے ذریعہ من گھڑت ہے ، اس کے بعد صحت سے متعلق مشینی ہے۔ اس سے اعلی اسمبلی کی درستگی اور آپریشنل صحت سے متعلق کو یقینی بنایا جاتا ہے ، جس میں طویل خدمت کی زندگی اور سامان کی اچھی استحکام کی ضمانت ہے۔
5	غدود کا آلہ	مؤثر طریقے سے کارٹون کے اوپری سرورق کو تھامتا ہے ، اس کے نتیجے میں سگ ماہی کے عمل کی تیاری کرتا ہے۔
6	سامنے اور عقبی بافلز	پیکیج کی پوزیشننگ حاصل کرتا ہے۔ لکیری بیرنگ ، کروم چڑھایا شافٹ کے ساتھ مل کر ، لکیری رہنمائی فراہم کرتے ہیں۔ ملٹی اسٹیج نیومیٹک سلنڈروں کو الگ الگ کنٹرول کیا جاتا ہے اور ، گلونگ سسٹم کے ساتھ مل کر ، دو مرحلے کی اونچائی میں ایڈجسٹمنٹ حاصل کرتے ہیں۔ یہ گلونگ عمل کے معیار کو یقینی بناتا ہے اور درست پوزیشننگ کے ل the پیکیج کو ایک مخصوص پوزیشن میں مؤثر طریقے سے تھامتا ہے۔
7	چوڑائی پیمائش کا آلہ	افقی پاور سسٹم ٹرانسمیشن سسٹم کے استحکام کو یقینی بنانے کے لئے کم کرنے والوں کے ساتھ مل کر اعلی صحت سے متعلق موٹروں کو ملازمت دیتا ہے۔ یہ بنیادی طور پر سگ ماہی کی کارروائی کو مکمل کرنے کے لئے کارٹن کے اوپری فلیپس کو تہ کرنے کا ذمہ دار ہے۔ میکانزم لکیری گائڈز کا استعمال کرتے ہوئے لکیری حرکت کو براہ راست استعمال کرتا ہے ، جس میں نیومیٹک سلنڈروں اور ایک سے زیادہ اسپیڈ کنٹرول والوز کے ذریعہ فراہم کردہ طاقت کے ساتھ تیز اور مستحکم آپریشن کے حصول کے لئے ایئر سرکٹ کو منظم کیا جاتا ہے۔
8	ڈبل سلنڈر پوشنگ پلیٹ مکینیکل حصوں	یہ بنیادی طور پر سگ ماہی کی کارروائی کو مکمل کرنے کے لئے کارٹن کے اوپری فلیپس کو تہ کرنے کا ذمہ دار ہے۔ یہ طریقہ کار براہ راست لکیری حرکت کے ل line لکیری گائیڈز کا استعمال کرتا ہے ، جو نیومیٹک سلنڈروں کے ذریعہ چلتا ہے اور تیز اور مستحکم آپریشن کو حاصل کرنے کے لئے ایئر سرکٹ میں ایک سے زیادہ اسپیڈ کنٹرول والوز کے ذریعہ باقاعدہ ہوتا ہے۔
9	غدود کا طریقہ کار	یہ بنیادی طور پر کارٹن کے اوپری سرورق کو حاصل کرنے کے لئے ذمہ دار ہے تاکہ پیکیج کو منتقل ہونے سے بچایا جاسکے۔ میکانزم لکیری حرکت کو براہ راست کرنے کے ل line لکیری گائڈز کا استعمال کرتا ہے ، اور نیومیٹک سلنڈر کا سنکی ڈیزائن پیکیج کی بہتر استحکام فراہم کرتا ہے۔
10	مختصر کنارے چپکنے والی چھڑکنے نظام	گائیڈ ریل پورے میکانزم کو آگے پیچھے رہنمائی کرنے کے لئے ذمہ دار ہے۔ ایک اعلی صحت سے متعلق سروو موٹر ایک مستحکم طاقت کا ذریعہ فراہم کرتی ہے ، اور سیاروں کے ایک معروف گھریلو برانڈ کا استعمال مزید قابل اعتماد طویل مدتی بجلی کی پیداوار کو یقینی بناتا ہے۔ لکیری گائیڈ ایک الٹی پوزیشن میں نصب ہے تاکہ اسے گلو کے ساتھ اسپرے کرنے سے بچایا جاسکے ، صاف اور مستحکم رہنمائی کو یقینی بنائے۔
11	ریئر ڈسچارج مشین	پیکیج ڈسچارج کے فنکشن کو حاصل کرنے کے لئے ، ایک ڈبل مرحلے کا بجلی کا نظام پیکیج کو جلدی ، درست اور موثر طریقے سے فراہم کرنے کے لئے استعمال کیا جاتا ہے۔ مرکزی بیم کاربن اسٹیل سے بنا ہے اور پلاسٹک کے ساتھ لیپت ہے۔
12	گلو مشین سسٹم	ایوا فاسٹ خشک کرنے والی گرم پگھل گلو مشین مستقل اور وقفے وقفے سے گلو اسپرے دونوں کو حاصل کرسکتی ہے۔ یہ مکمل طور پر فعال ، ترتیب دینے میں آسان اور کام کرنے میں آسان ہے۔
13	نیچے دبانے کا طریقہ کار	سروو موٹر لفٹ کو گھومنے کے ل red ریڈوزر کو چلاتا ہے ، اور عین عمودی پوزیشننگ کو حاصل کرتا ہے۔ نیومیٹک سلنڈروں کا استعمال وزن کو کم کرنے اور پیکیج کو کمپیکٹ کرنے کے لئے استعمال کیا جاتا ہے ، جس سے مستحکم اور ہموار آگے کی نقل و حرکت کو یقینی بنایا جاتا ہے۔
14	لیٹرل پریشر گروپ	نیومیٹک سلنڈر اور لکیری گائیڈ گتے کی پوزیشن اور دبانے کے لئے اندر اور باہر جاتے ہیں۔ ٹیفلون مواد گتے کی بہتر کمپریشن کو یقینی بناتے ہوئے ، چپکنے سے گلو کو روکتا ہے۔
15	سائیڈ سپورٹ اسمبلی	سروو موٹر گیئرز کو گھمانے کے ل red ریڈوزر کو چلاتا ہے ، جس میں لکیری گائیڈ ٹرانسمیشن مہیا کرتے ہیں ، اور عین مطابق پوزیشننگ حاصل کرتے ہیں۔ سائیڈ سیدھ سیکشن مستقل رفتار کو یقینی بنانے کے لئے ٹیفلون رولرس کا استعمال کرتا ہے۔
16	درمیانی حصے میں سگ ماہی کا حصہ	مڈل سیکشن رولر ٹرانسمیشن ایک دوہری مرحلے کے پاور سسٹم کا استعمال کرتا ہے ، جو پیکیج کو کھانا کھلانے کی کارکردگی کو بہتر بناتا ہے اور انتظار کی پوزیشنوں کے فاصلے کو کم کرتا ہے۔
17	پری فولڈنگ ڈھانچے کو کھانا کھلانا	فکسڈ سپورٹ لفٹنگ کے ساتھ پری فولڈنگ ڈھانچے کو فیڈ کریں ، سروو موٹر سے چلنے والے ریڈوسر ڈرائیو سکرو پریسجن کنٹرول لفٹنگ کا استعمال کرتے ہوئے۔ کارٹن کی اونچائی کی پوزیشن تک پہنچنے کے لئے سروو موٹر سے چلنے والے ریڈوسر ڈرائیو سکرو پریسین کنٹرول لفٹنگ پوزیشن کا استعمال کرتے ہوئے اوپری کور اور نچلے دباؤ۔ فولڈنگ ایج رولر سروو موٹر سے چلنے والے ریڈوسر ڈرائیو سکرو کنٹرول لفٹنگ سلنڈر کنٹرول فولڈنگ ایج رولر لوئر پریشر کو پیپر کی جلد لمبی کنارے کاغذ کی جلد کو حاصل کرنے کے لئے پیشگی پری فولڈنگ ایج کو حاصل کرنے کے ل ، ، تاکہ سگ ماہی کا خانے زیادہ ہموار ہو۔

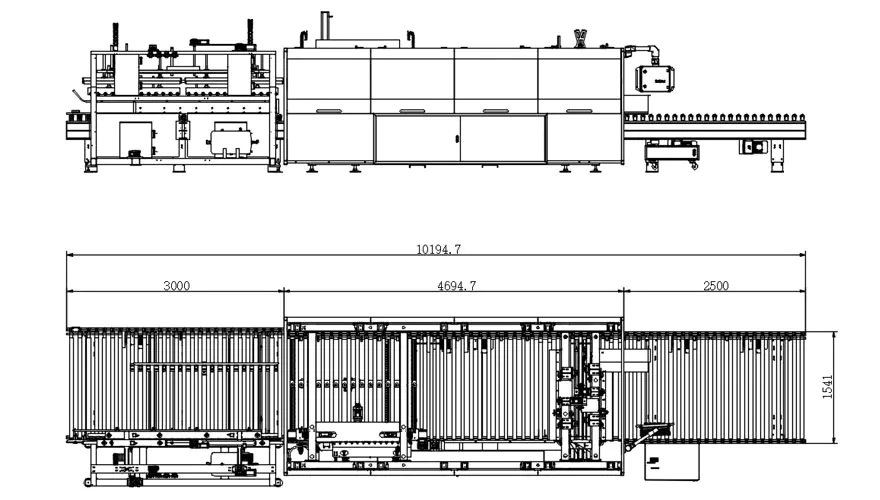

تھری ویو ڈرائنگز

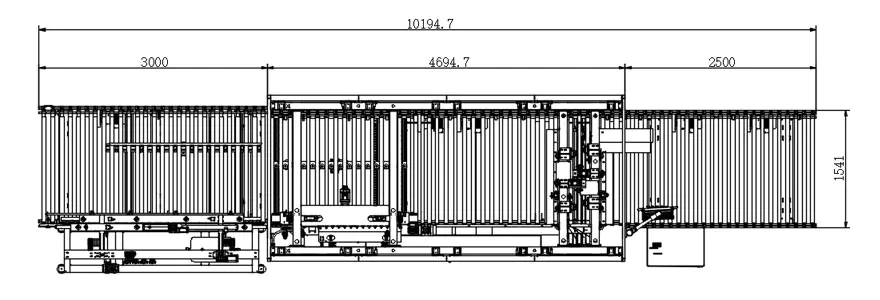

پروڈکشن پروسیس موڈ کا اسکیمیٹک آریھ

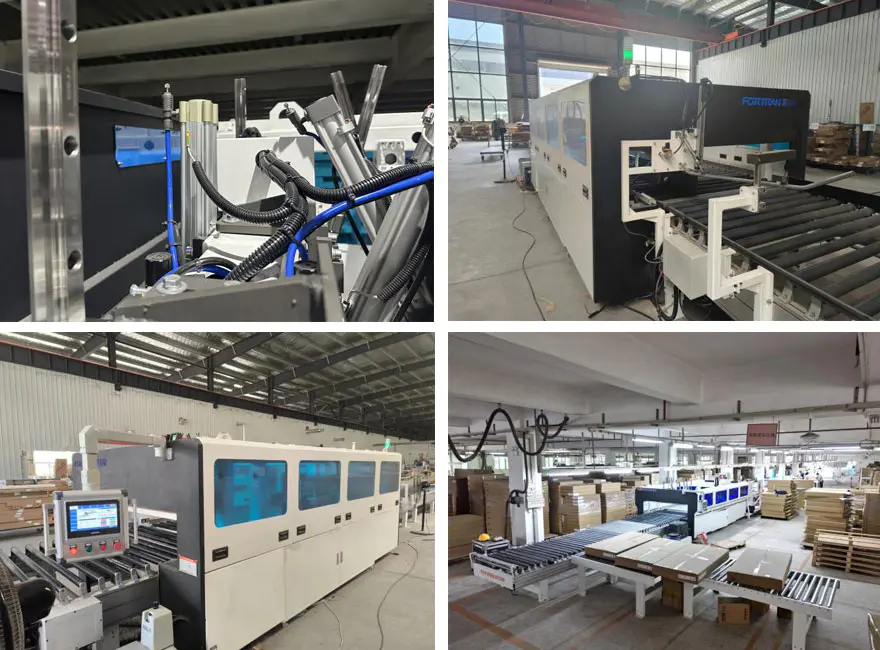

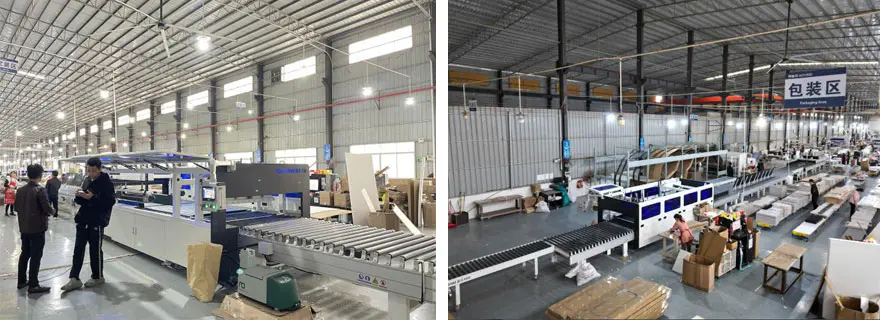

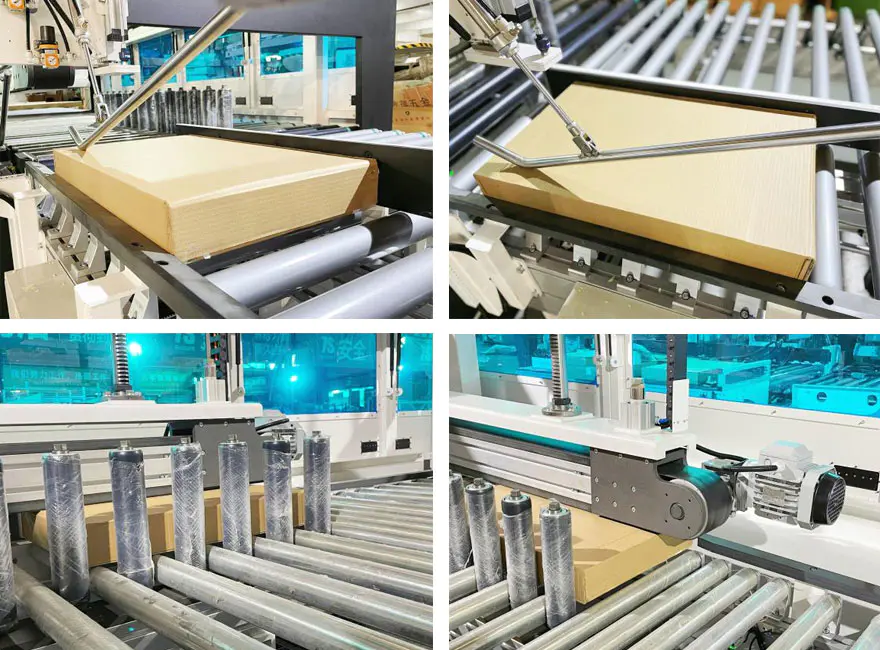

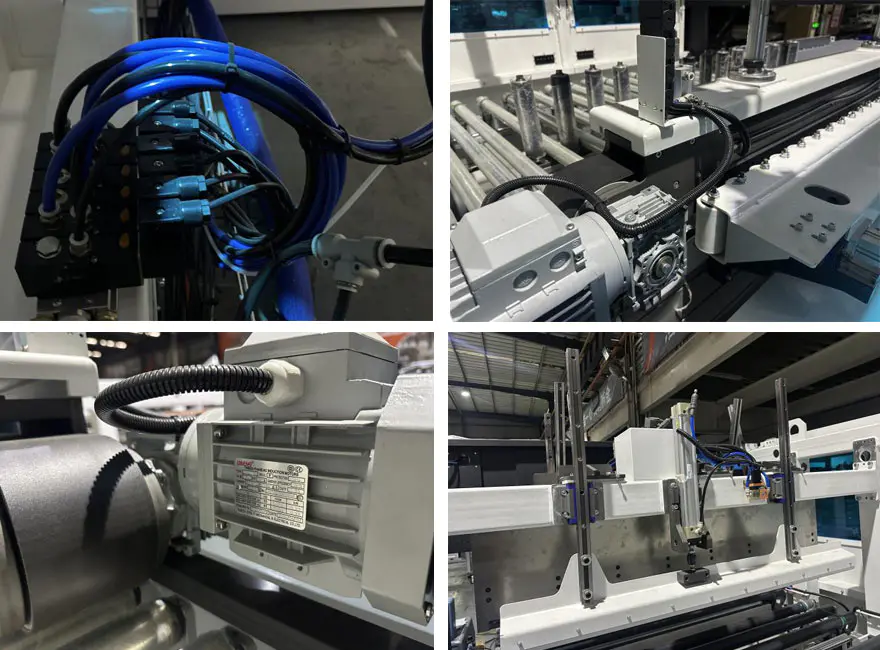

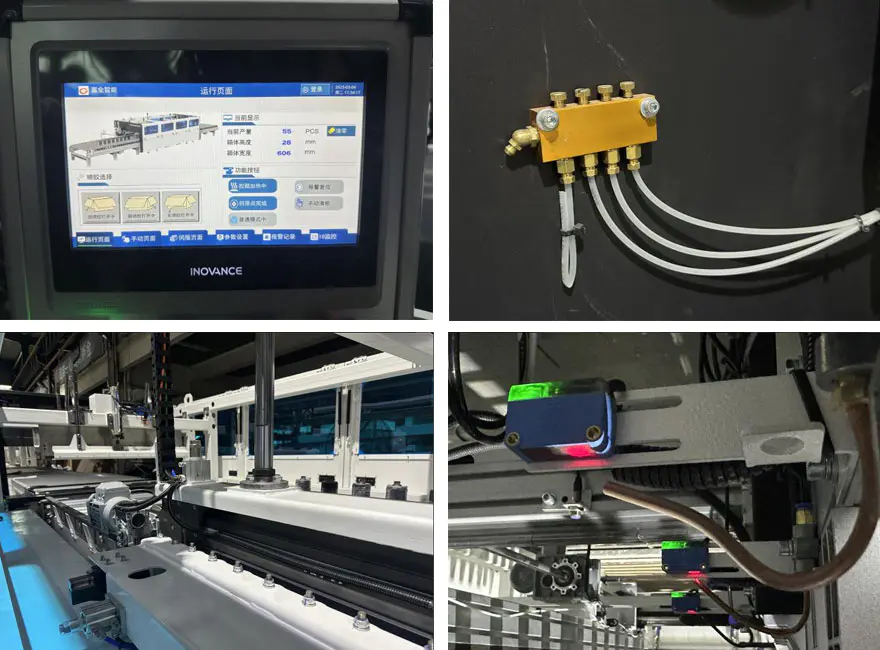

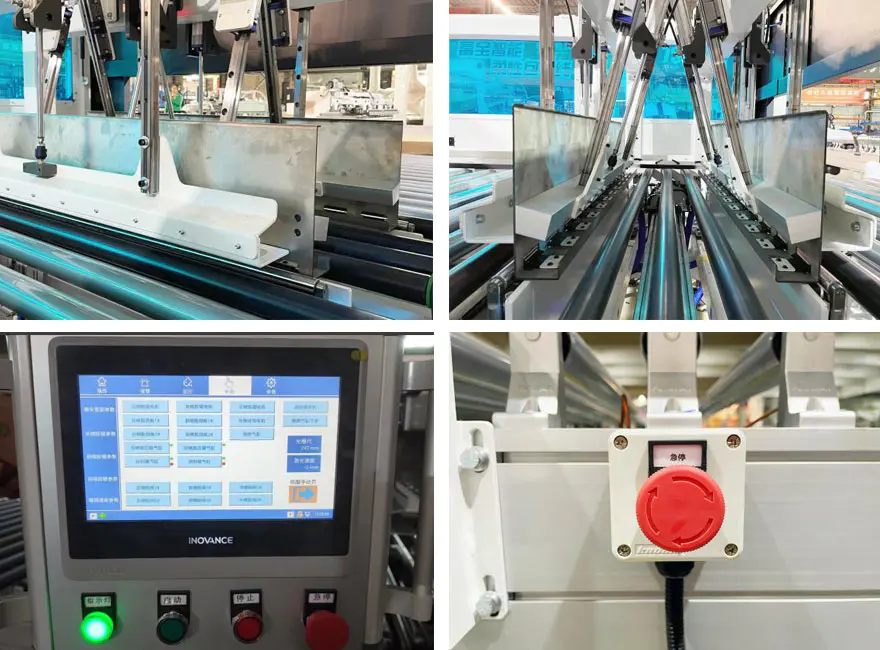

تفصیلی تصاویر

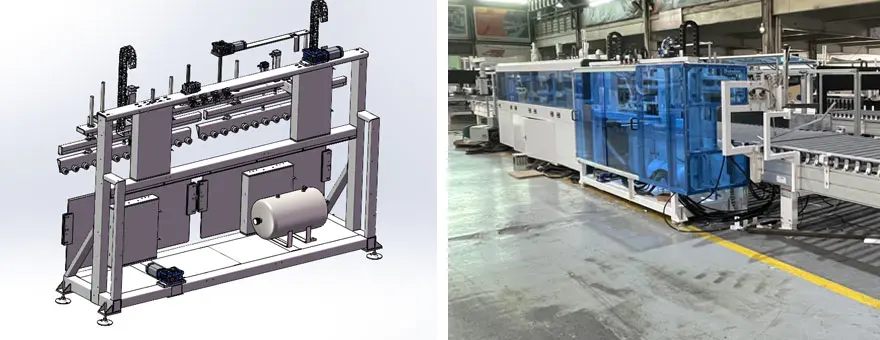

پری فولڈنگ ڈھانچہ

پہننے کے قابل حصوں اور استعمال کی اشیاء کی فہرست

1. قابل حصوں کی فہرست

گلے	آئٹم	وضاحتیں	تجویز کردہ Q’ty	U8 نمبر
1	ptee رولر	BZ-LFXJ-01-03-01-01	2
2	M16 ڈبل اینڈ اسٹڈ	BZ-FXJ-G-015	2
3	ٹیفلون پریشر وہیل		4
4	دبانے والی بیلٹ (دوہری گائیڈ کی قسم)	95-L3990 （موٹائی 3）	1
5	سائیڈ سیدھ بیلٹ (ٹرپل گائیڈ کی قسم)	195-L3742 （موٹائی 3）	1
6	پٹی لچکدار بیلٹ	392*20*1.5	15
7	دباؤ کو کم کرنے والے والو	GR20008F1	1
8	inlet تھروٹل والو	PSL8-02A	1
9	فلوٹنگ مشترکہ	F-M16X125F	4
10	سلنڈر	SAI 50x350s	1
11	سلنڈر	SAI50x300s	1
12	سلائیڈر	HGW30CC	1
13	لکیری اثر بڑھتے ہوئے بریکٹ	LHBBW20	1
14	اسٹیل کور سپلیسڈ ہم وقت ساز بیلٹ	S8M-3984-25 (کھلا)	1
15	سلائیڈر	HGH25CA	1
16	اسٹیل کور سیملیس ہم وقت ساز بیلٹ	30-S8M-800	1
17	اسٹیل کور سیملیس ہم وقت ساز بیلٹ	30-s8m-872	1
18	مقناطیسی سوئچ	HX-31R-2M	2
19	سولینائڈ والو	4V210-08B	3
20	ربڑ کا جھٹکا جاذب	SE-15 （بلیو）	3
21	پلگ ان ریلے	rxm4lb2bd	1
22	ریلے بیس	rxze1m4c	1
23	ریلے	RXT-F01	3
24	قربت سوئچ	IME08-02BPOZT0S	1

2. کنسمبلز کی فہرست

گلے	آئٹم	وضاحتیں	تجویز کردہ Q’ty	U8 نمبر
1	مین یونٹ فلٹر میش	133272	1
2	گلے کی گسکیٹ	127028	6
3	اسپرے گن فلٹر میش	126150	3
4	کلہاڑی نوزل ​​ماڈیول	167400	6
5	24V سولینائڈ والو	150236	6
6	نوزل گاسکیٹ	100368	12
7	اسٹیل نالی گاسکیٹ	107332	6
8	دائیں زاویہ نوزل ​​0.5 ملی میٹر	130897	4
9	سوئی	500661	1
10	پسٹن پمپ کی مرمت کٹ	112757	1
11	کلہاڑی نوزل ​​کی مرمت کٹ	167414	6
12	بیک فلو والو کٹ	163008	1
